电动升降机

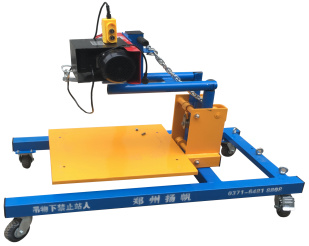

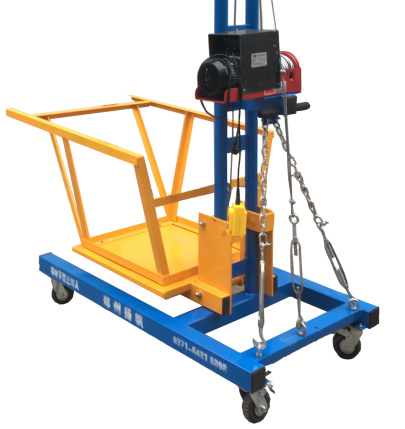

1. 整体机架：本机四脚轮采用防缠绕聚氨酯重载万向轮，单轮承重500公斤，其中两个带刹车，且超耐磨。底盘距地200mm，可在施工现场较方便的移动。底盘采用80mm*80mm的方钢制作。底盘外形尺寸860mm*1500mm，既保证稳定性，又可在现场轻松过门、上施工电梯。整体机架可装入面包车（需将后排座椅卸掉）。下图实际重量约为110公斤左右。

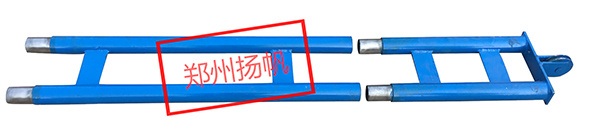

2. 立杆：本机的立杆通过每节接杆的接芯进行插接连接。我厂标配的是4米高，标配4米的立杆由0.5米的2节和1米的2节接杆以及机架上一节1米带翻转的接杆组成4米高立杆，提升高度通过增加或减少接杆的数量来调整。4到6米高的可另外增加接杆来实现。立杆材料采用D60mm*4mm的合金无缝钢管，接芯为车削加工并热处理后，外圆磨加工而成，保证接杆的配合间隙和综合机械性能。

3. 独创立杆单向翻转机构，将放倒的立杆立起来时自动限位，保证立杆不会后翻。立杆立起来后通过卷扬机机架下的两个花篮螺丝控制前翻。

4. 电动卷扬机：本机卷扬机采用220伏1.8KW的铜芯电机，4米以下含4米的起重500公斤，4.5米到6米的和7-11米起重是300公斤。现在公司推出了一款高配升降机，4-6米可升650公斤。目前公司的卷扬机标配接线盒保护壳和导绳器，防止钢丝绳交叉缠绕。标配线控双向开关，也可以增配遥控开关。卷扬机4-6米高度的钢丝绳直径是8mm,7-11米高度的是直径6mm的钢丝绳。

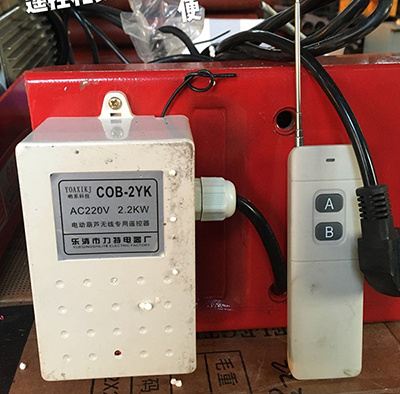

遥控开关

5. 托盘：本机托盘通过与卷扬机连接的钢丝绳在立杆上移动，每个托盘有四个滚轮，每个滚轮内部有两个轴承，滚轮经过机加工及热处理，保证良好的机械性能及耐磨度。公司目前新推出了防坠型的托盘，即当连接托盘与卷扬机钢丝绳断裂后，托盘不会下坠到底部，保证安全。托盘上有两种支架，分别是固定式和液压式。设置支架的目的是为了将升降机立杆高度尽量放低，以便躲避升降机立杆顶部的水管、桥架等障碍，而将提升的高度增加，也是为了提升物的底部升到*高处时高于立杆顶部而设置的

a. 固定高度式托盘支架：托盘支架采用40*4的角钢制作，托盘支架顶面尺寸为900mm*1200mm，支架顶面距地900mm,可承受宽度2000mm的风管，宽度大于2000mm的风管可以将支架长度延伸一下，也可用托架托住法兰部位，每次提升一节。托盘支架可拆卸。

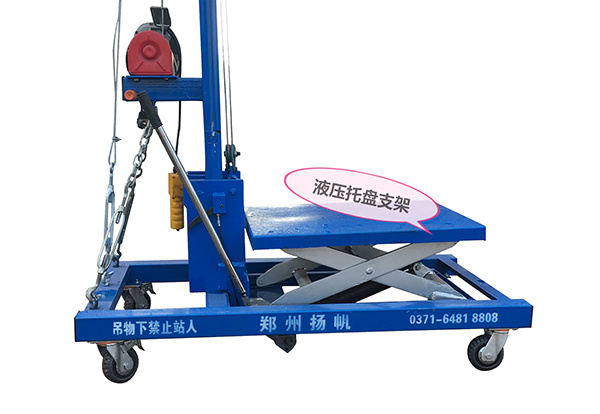

b. 液压平台式托盘支架：在托盘上加装液压升降平台式支架，液压平台面为660mm*800mm，配有加大平台900mm*1200mm,平台承重500公斤，平台到顶距地900mm,当提升较重物品时，将液压升降平台落下，然后将起吊物抬上平台，也可将起吊物垫高，然后把升降机推过去，托起起吊物，将液压平台升起后，摁动升降机提升。

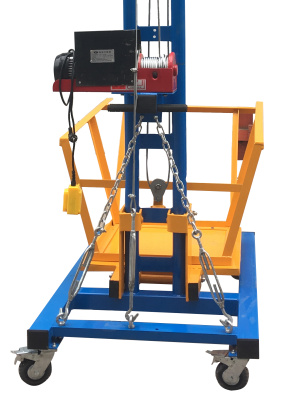

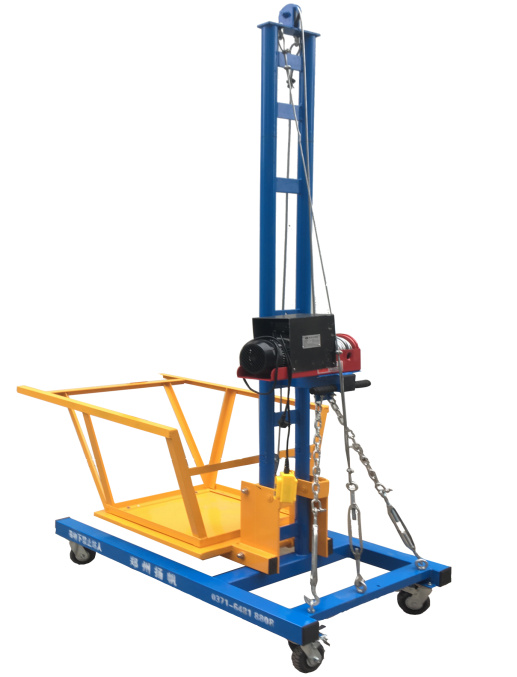

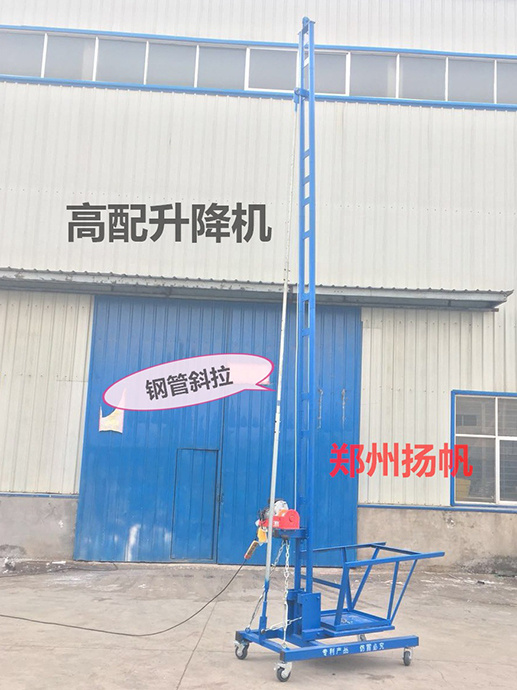

6. 高配升降机：高配升降机6米升650公斤，更大承载。（牵涉机密，更多细节未显示）

7. 公司证件

8. 特点综述：本机以经我公司10余年自用，推向市场后口碑超好。相对于传统的液压升降机，本机故障率低，本机整机4米固定高度支架的自重约210公斤左右，4米液压支架的自重约245公斤左右，移动方便，提升高度可调节范围大。本机做风管安装轻松节省2个人。使用本机后，高效、安全

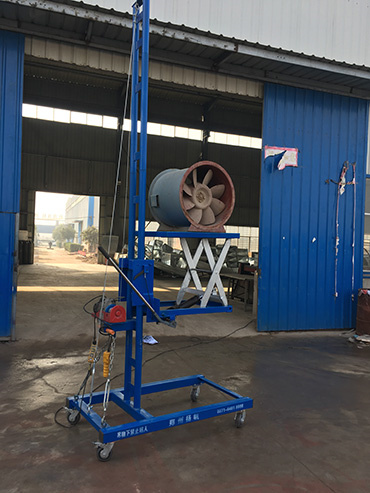

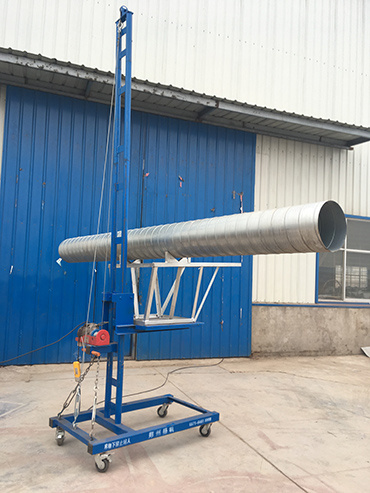

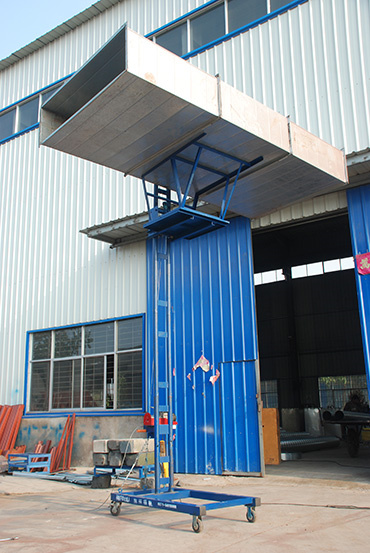

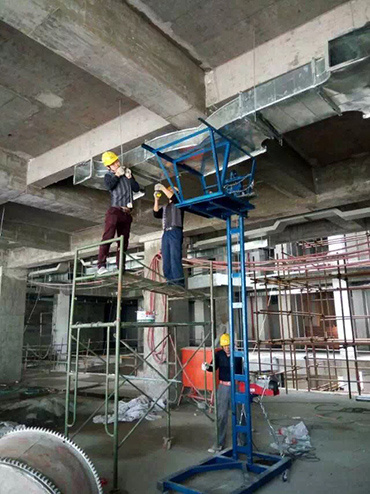

使用图片
